معرفی:
مواد مورد استفاده در ساخت بردهای مدار چاپی (PCB) نقش مهمی در عملکرد و عملکرد آنها دارد. PCB ها معمولاً با استفاده از ماده ای به نام ورقه ورقه ای با روکش مس (CCL) ساخته می شوند. CCL از یک بستر، فویل مسی و چسب تشکیل شده است. این مقاله به بررسی مواد مورد استفاده در PCB ها و انواع مختلف CCL موجود می پردازد.

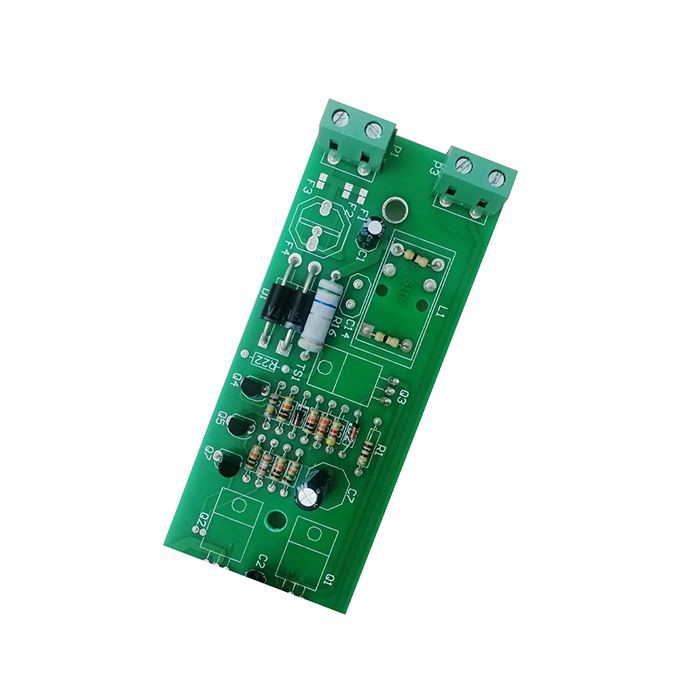

برد مدار ماشین ریسندگی

قطعات ماشین آلات نساجی

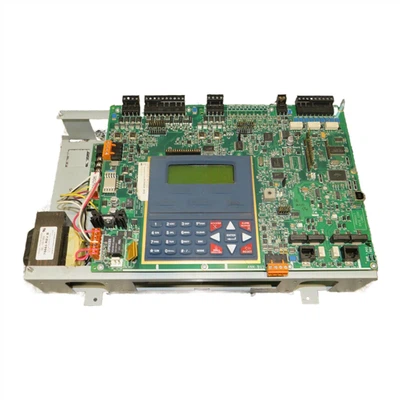

تابلوی کنترل پنل سیستم هشدار امنیتی

ماژول آشکارساز دود

1. مواد مورد استفاده در PCB

بردهای مدار چاپی عمدتاً از لمینت مسی (CCL) تشکیل شده اند که از اجزای زیر تشکیل شده است:

بستر: زیرلایه یک لایه عایق ساخته شده از رزین مصنوعی با پلیمر بالا و مواد تقویت کننده است. عایق الکتریکی بین لایه های مس را فراهم می کند.
فویل مس: لایه ای از فویل مسی با رسانایی بالا و قابل جوش به یک یا هر دو طرف زیرلایه چسبانده شده است. ضخامت فویل مسی معمولاً بین 35 تا 50 میکرومتر است.
چسب: چسب وظیفه اتصال ایمن فویل مسی را به بستر دارد.

2. انواع روکش مسی (CCL)

لمینت روکش مس در انواع مختلفی وجود دارد که هر کدام متناسب با کاربردها و نیازهای خاص طراحی شده اند. در زیر برخی از انواع رایج CCL وجود دارد:

a. لمینت روکش مس سخت (RCCL) و لمینت روکش مس انعطاف پذیر (FCCL):

RCCL استحکام مکانیکی را ارائه می دهد و معمولاً در PCB های استاندارد استفاده می شود.

b. CCL مبتنی بر رزین آلی:

این CCL ها از مواد رزین آلی تشکیل شده اند و به طور گسترده برای PCB های استاندارد استفاده می شوند.
c. CCL مبتنی بر فلز:

CCL های مبتنی بر فلز دارای یک هسته فلزی هستند که معمولاً از آلومینیوم ساخته شده است. آنها عملکرد حرارتی عالی را ارائه می دهند و در کاربردهای با توان بالا که در آن اتلاف گرما حیاتی است استفاده می شود.
d. CCL بر پایه سرامیک:

CCL های مبتنی بر سرامیک برای کاربردهایی طراحی شده اند که انتقال سیگنال با فرکانس بالا مورد نیاز است. آنها خواص الکتریکی عالی و پایداری دما را ارائه می دهند.
e. CCL های ضخیم و نازک:

CCL ها بر اساس ضخامتشان به دو دسته ضخیم یا نازک دسته بندی می شوند. CCL های ضخیم معمولاً بین {{0}}}.8 تا 3.2 میلی متر هستند، در حالی که CCL های نازک نازک تر از 0.78 میلی متر هستند.
f. مواد تقویت کننده:

CCL ها را می توان بر اساس نوع مواد تقویت کننده مورد استفاده طبقه بندی کرد. انواع متداول عبارتند از CCL های مبتنی بر پارچه شیشه ای، CCL های مبتنی بر کاغذ، و CCL های مبتنی بر کامپوزیت (به عنوان مثال، CME-1، CME-2).
g. مقاومت در برابر شعله:

PCB ها اغلب به عنوان مقاوم در برابر شعله (FR) یا غیر مقاوم در برابر شعله طبقه بندی می شوند. PCB های مقاوم در برابر شعله استانداردهای ایمنی آتش نشانی خاصی را دارند که آنها را برای کاربردهای مختلف مناسب می کند.
h. رتبه بندی UL:

استانداردهای Underwriters Laboratories (UL) CCL های صلب را به دسته های مختلف مقاومت در برابر شعله طبقه بندی می کنند، مانند UL{{0}}V0، UL-94V1، UL-94V2، و UL{{6 }}HB.

پنل کنترل اعلام حریق ساختمان هوشمند

برد کامپیوتر ماشین لباسشویی درام

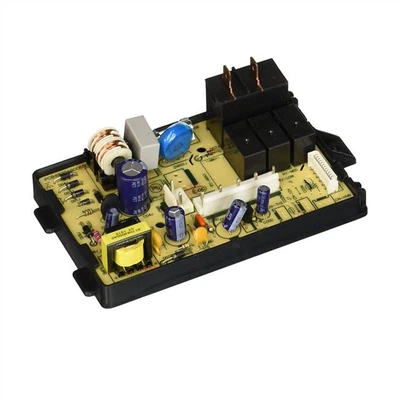

برد کنترل یونیورسال کولر گازی

ماژول سنسور پالس اکسی متر

نتیجه:
انتخاب روکش مسی (CCL) در تعیین عملکرد و مناسب بودن برد مدار چاپی برای یک کاربرد خاص بسیار مهم است. انواع مختلف CCL ها خواص و ویژگی های مختلفی را ارائه می دهند که آنها را برای طیف گسترده ای از کاربردهای الکترونیکی و الکتریکی مناسب می کند. درک مواد و انواع CCL برای طراحان و سازندگان PCB ضروری است تا الزامات و انتظارات عملکرد خاص را برآورده کنند.
